单碟500GB 三星1TB笔记本硬盘抢先测

　　随着2011年的到来，越来越多的朋友开始迫不及待的追求早日用上第六代垂直存储技术。因为我们实在是等了太久太久了。记得早在2008年的时候，希捷就已经在3.5寸硬盘上实现了单碟500GB的技术，而到如今2011年都3年多了，市面上3.5寸硬盘的单碟容量还停留在500GB而2.5寸硬盘单碟250GB依然是主流。可能说对于3.5寸硬盘，由于可以装入最多5块盘片，所以磁盘密度低的问题还不是那么明显，而2.5寸的笔记本硬盘由于受到厚度限制最多只能装入2张碟片，提升磁盘数据存储密度就几乎成了提升硬盘容量的唯一有效途径。

　　2010年9月希捷曾经推出了一款名为 FreeAgent GoFlex 的2.5寸1.5TB容量的移动硬盘，率先使用了单碟500GB的2.5寸盘片，但很可惜它是使用3碟封装，所以高度超过了9.5mm的2.5寸硬盘标准厚度上限（它是12.5mm厚），所以并不适合普通笔记本电脑使用。

　　而之后3月份，日立也推出了Z5K500系列7mm厚度2.5寸单碟500GB的移动硬盘，但是由于7mm的单碟设计，使得它的最大容量只能止步于500GB。而今天，三星的HN-M101MBB上市了。单碟500G双碟封装总容量1TB 9.5mm 2.5寸硬盘标准厚度。充足的货源，几乎只要你想购买，任何时候，都可以购买到它，这就是今天笔者要为大家介绍的主角。

三星双碟1TB笔记本硬盘外观

　　为了提前享受一下第六代垂直存储技术，笔者也是特意在上海徐家汇购买了一块三星双碟1TB本盘。

三星双碟1TB笔记本硬盘标签

　　三星双碟1TB笔记本硬盘采用了标准的9.5mm厚度，单碟容量为500GB，所以仅两张盘片就组成了1TB容量。从标签上看，三星双碟1TB本盘型号为HN-M101MBB，采用5400转技术，缓存为8MB，似乎有些偏小。

三星双碟1TB笔记本硬盘标签

　　在硬盘行业有个不公开的秘密，那就是许多所谓的“新盘”，其实都是老的硬盘收回去之后，从新回炉从新加工的所谓“新品”而这里我们看到的是2011年6月份的生产日期，与最新单碟500g的第六代垂直存储技术，这都为这款三星硬盘的绝对全新打上了放心保障。

● 三星双碟1TB笔记本硬盘拆解

　　下面是三星双碟1TB笔记本硬盘的拆解。

PCB板有防静电薄片保护

三星双碟1TB笔记本硬盘PCB特写

　
主控芯片和缓存特写（点击放大）

　　上面是三星双碟1TB硬盘的主控新盘和缓存，其设计和以往没有变化，仍然使用ATA主控+缓存分开的方案。在逻辑控制方面配置了Marvell的ATA主控芯片和外置的三星 SDRAM缓存。PCB和盘体的连接也为弹性触点方式。

　　通过CrystalDiskInfo测试看，目前三星双碟1TB笔记本硬盘通电时间为4小时，不过是自己用掉的，所以不必担心，这个盘还是新盘。

三星双碟1TB笔记本硬盘信息

三星双碟1TB笔记本硬盘信息

 　　通过HD Tune的健康状况检查，这款三星双碟1TB笔记本硬盘同样是没有任何问题。下面看看这款产品的实际性能如何。

● 底层测试：HD Tune Pro v4.60

　　HD Tune是一款硬盘性能诊断测试工具。它能检测硬盘的传输率、突发数据传输率、数据存取时间、CPU 使用率、健康状态，温度及扫描磁盘表面等。另外，还可详细检测出硬盘的固件版本、序列号、容量、缓存大小以及当前的传送模式等。

三星双碟1TB笔记本硬盘HD Tune读取

三星双碟1TB笔记本硬盘HD Tune写入

　　从HD Tune读写性能看，仅有5400转的三星双碟1TB笔记本读写性能均超过了75MB/S，已经达到普通7200转笔记本硬盘的性能。

三星双碟1TB笔记本硬盘随机读取

三星双碟1TB笔记本硬盘随机写入

　　由于机械硬盘自身的构造，导致硬盘在读写数据时候需要通过磁头摆动和盘片高速旋转才能完成，所以硬盘就有了寻道时间这一概念。而在读写文件时候同样也是这个原理，上图就是三星双碟1TB笔记本硬盘在读写不同文件的表现，其中每秒操作数越高越好，表面读写速度越快。

　　虽然1TB笔记本早就已经问世，但是当时单碟容量仅320GB，所以达成1TB容量就需要三张碟片，厚度增加为12.5mm，相比笔记本硬盘仓的9.5mm厚一些，无法支持目前主流笔记本。

　　不过三星单碟500GB技术问世，使笔记本硬盘仅两张碟片就达成1TB容量，厚度也为标准的9.5mm。下面就是三星双碟1TB笔记本硬盘在目前主流硬盘的性能排名，里面产品均为5400转。

　　从横向对比中，我们明显看出随着单碟容量的提升，磁盘的连续速度是不断提高的。尤其是三星的两款产品，从单碟320GB升级到单碟500GB，性能也有5MB/S的提高。

　　一般来说2.5寸移动硬盘到笔者手上之后，都会测试一次启动电流，也就是所谓的boot电流。因为这个电流非常严重的影响着移动硬盘对前置usb接口的兼容性，如果电流过大，在有些电脑上就会造成不便，甚至造成不必要的数据丢失问题。

视频

　　老样子电流表掐好测试，这次的测试结果是850mA的启动电流，几乎是我测到过的最大启动电流。

三星双碟1TB标签

　　不过有趣的是，这款硬盘组成usb移动硬盘的时候，在我的技嘉主板上却没有碰到什么兼容性问题，当然我的技嘉主板有2A电流的usb供电也是重要原因，不过奇特的是，像希捷、西数这些牌子的硬盘，电流还没这么大呢，就已经开始出现前置面板供电不足了。我的理解只能是，硬盘启动的时候，电流上升速度过快，导致usb线上的等效电感产生压降过多，而导致启动失败。可能三星硬盘的启动过程比较缓慢吧。不过确实正常启动起来了，但是850ma+usb转换芯片至少950mA，这真的不是所有的主板都能供的起的！

　　受限与IDEMA组织的协定，三星也不得不在最新的硬盘上使用这种全新的存储技术，不过也得益于这项技术，单碟500G的数据密度有8%～14%其实是由这种崭新的数据存储方法而带来的。其实换种角度思考，为啥3年了。单碟容量才翻倍呢？为啥4k高级格式化这个时候被推出来呢？只能说明一个问题，磁盘密度提升已经越来越困难了！

　　三星高级格式化的资料其实相当的少，网上基本没有这方面的资料，但是今天笔者已经吧这方面的全部资料都找到了。

三星高级格式化官方说明网页 点击我

三星高级格式化官方说明手册 点击我

　　首先我使用了Intel的RST工具查看了这款HN-M101MBB的三星硬盘，发现这款硬盘居然逻辑扇区和物理扇区都是512byte的。

　　这让笔者非常惊讶。这到底是不是一款高级格式化的硬盘呢？我去三星的官网查询，但是很不幸任何地方都没有看到有标注advanced format technology 的字样。不过最后笔者还是测试却证实了这款硬盘确实支持advanced format technology。

　　这是三星官方下载的三星专用高级格式化对齐工具Acronis AlignTool - Samsung Edition 可以看到其中的disk3有着对齐标志，而下面的Disk4其实也是三星的硬盘（HS082HB）。但是没有任何的提示。对，没错Acronis AlignTool - Samsung Edition是具有高级格式化磁盘检测功能的。所以三星的HN-M101MBB确实是支持advanced format technology。

　　之前我们就有介绍过，三星是使用他们专用的Acronis AlignTool - Samsung Edition工具来对齐三星的高级格式化硬盘。但是谁都没用过，对吧？今天笔者就做一次吃螃蟹的人，给大家做一次示范吧。

首先点击下载安装 AcronicsAlignTool-Samsung

安装完成后启动Acronis AlignTool - Samsung Edition

Acronis AlignTool - Samsung Edition的最新版本是build 117

进入欢迎界面

首先需要自动检测硬盘

　　检测完毕后就能显示那些是你的三星高级格式化硬盘了。还有需要不需要对齐，大家看这里的disk3就是我们的主角HN-M101MBB，它现在显示为Non-optimally aligned partition也就是未对齐的意思。选中它按next。

　　开始自动对齐，如果你觉得时间长有对齐完成后自动关机的选项，时间其实是随着你存储数据的多少而变化的

对齐完成我们就可以选择退出或者返回之前的检测界面

对齐完毕，显示我对齐后的磁盘信息

　　大家再看刚才disk3的图标已经变成optimally aligned partition。也就是对齐分区了。

　　如果我们不方便进入windows，还可以使用Acronis Media Builder工具创建启动光盘来对我们的磁盘进行对齐。

由于这款三星双碟1TB笔记本硬盘是支持高级格式化的，那么我们就通过AS SSD Benchmark这种SSD专用测试工具来看看它的实际表现。

　　使用AS SSD Benchmark的最大好处就是你可以非常清楚的知道这块硬盘是否已经对齐，因为对于SSD而言，对齐是相当重要的，否则会严重影响性能。在测试截图的左上角显示为31K-BAD，就是说明硬盘并不处在对齐状态。

　　这是按照1024k对齐的测试成绩，可以看到4k写入性能4k-64Thrd性能都有明显提升，这说明这确确实实是一款高级格式化的硬盘。

产品：Spinpoint M8 1TB 5400转 8MB（HN-M101MBB） 三星 硬盘

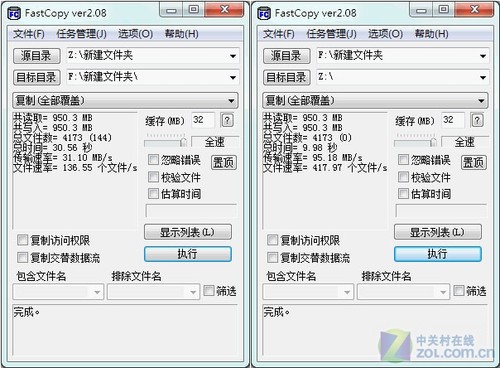

对齐后三星本盘FastCopy拷贝对比

　　为了进一步说明问题，笔者又做了一次FastCopy实际copy测试，由于这款软件最接近大家实际的磁盘操作，所以非常具有现实意义！！！

　　这里我选择了一部914MB的单个视频文件《命运规划局》，与950MB的零碎图片文件进行复制测试，Z盘是我的内存盘，使用ramdisk生成，使得复制一方的速度不成为瓶颈。

　　HN-M101MBB和内存盘Z之间单个文件与零碎文件互拷，相信这是最好体现对齐与未对其性能的差异的测试。

三星硬盘未对齐，左边是硬盘的写大文件性能，右边是硬盘的读大文件性能

三星硬盘未对齐，左边是硬盘的写零碎文件性能，右边是硬盘的读零碎文件性能

三星硬盘对齐，左边是硬盘的写大文件性能，右边是硬盘的读大文件性能

三星硬盘对齐，左边是硬盘的写零碎文件性能，右边是硬盘的读零碎文件性能

测试结果

　　可能是笔者的图片文件还不够碎小吧，基本都是几百k的。虽然差异不太明显，但是数据上还是可以体现出来的。相信，三星一定是使用了全新的硬盘处理器。在私底下学希捷那样，努力的全速进行着4kbyte与512byte之间的转换，这可能就是三星不主动标注advanced format technology的根本原因了。

产品：Spinpoint M8 1TB 5400转 8MB（HN-M101MBB） 三星 硬盘

三星硬盘售后服务与质保

　　由于三星这个牌子的硬盘，相对来说还是比较小众的品牌，尤其是国内行情混乱。广大的消费者都比较可怜，毕竟是信息不对称吗！吃亏买到水货假货也就在所难免了。这里笔者就帮大家答疑解惑一下！

　　首先三星机械硬盘（注意是机械硬盘不包括SSD）的唯一代理是上海的国通贸易，所有行货机械硬盘都是他们发货的，所有行货机械硬盘的保修也是需要找他们才可以。

笔者购买的这款三星硬盘质保到2014年

　　但是如果我们要确定自己的硬盘是否享受他们的保障，那就还得确定自己的硬盘是正品行货才行，这就需要下面的这个网址自助查询了。（三星硬盘正品行货官方查询地址 点击我）

最后说一下笔者为什么要写这篇东西

　　可能有人觉得我这是在给三星硬盘做广告，其实不然。我之所以要写这些东西，还自己掏钱买了这个硬盘，一个很重要的原因，就是为了帮大家答疑解惑，毕竟在国内advanced format technology技术的相关中文资料相当稀缺（WD的比较多，ST的基本不用软件日立高级格式化是我写的如何对齐），连我这样的super user都已经头痛不已了，更何况你一个普通消费者呢？还有三星的售后，也是个老大难问题，大家其实都不太了解具体的售后情况。笔者挑明了正品查询方式与售后提供商，相信对真正购买过三星硬盘的朋友也会是一个莫大的帮助。你可以不屑一顾，但一定会有人因此受益。毕竟现在国内的测评媒体抢文胜多，信息混乱，鱼龙混杂的今天。想放心购买一款好的产品已经不是太那么容易了。这就是我所想说的。
