1.8V飚DDR2-900 超频幅度35%

　　● 超频 默认电压上900MHz

　　 DDR400时代的宇瞻黑豹内存最大亮点就是在平价前提上拥有不错的超频能力，DDR2时代的黑豹II代的超频表现又如何呢？笔者仍旧在内存延展性表现优秀的ASUS P5B Deluxe上尝试超频，工作电压设置在大多数玩家都能接受的1.8V默认电压：

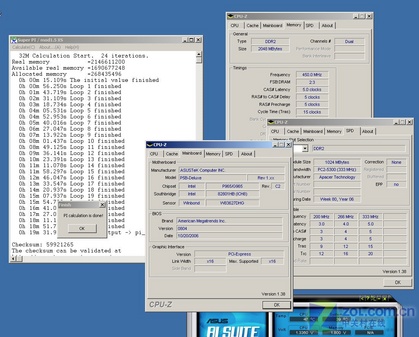

默认工作电压DDR2-900@5-5-5-15 PI_32M通过！

　　手动把主板BIOS中的DIMM电压固定在1.8V、内存时序固定在5-5-5-15的时序，黑豹II代DDR2-667 1GB*2可以在DDR2-900下通过PI_32M测试，表现相当不错。

　　● 性能测试

　　考虑到DDR2-900下CPU频率也被相应超频，成绩不具可比性，接下来的测试只选取了DDR2-667@5-5-5和DDR2-800@5-5-5两种模式：

　　内存部分超频至DDR2-800后系统性能也随之提高，虽然CPU频率和系统其他部分都保持不变，但DDR2-800系统的科学计算、文件压缩、3D游戏都得到了大约4%的速度改善。

　　● 编辑评语

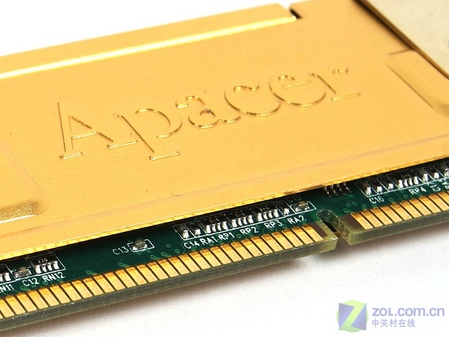

外形和实力俱佳的黑豹II代内存

　　II代的黑豹内存表现的像其前辈一样出色，这只是一款定位主流DIY应用的标准型DDR2-667内存模组，但它却具备1.8V工作电压下DDR2-900规格的运行实力，可以预见在提高电压后它们还能表现得更好，这使其具备了向高端高价超频型模组挑战的资格。不仅如此，黑豹II代内存模组还在外形上精雕细琢，它们是市场上最漂亮的内存产品之一。毋庸置疑，内外兼修的宇瞻黑豹II代内存将再次赢得最终用户的喝彩。
